Bagaimana cara mengetahui di layer mana akar masalah nya, kita bisa mengikuti langkah berikut dengan asumsi komputer kita menggunakan Windows XP / Vista.

1. Click Start => Control Panel => Click Network and Internet Connections
2. Dibawah Network and Internet Connection => Click Network Connection
3. Sekarang kita bisa melihat status dari koneksi NIC network adapter pada komputer kita dibawah Network Connections window dengan kemungkinan status sebagai berikut:

A > Status adalah Connected akan tetapi tidak bisa akses internet

Connected Status

Status ini menunjukkan bahwa komputer kita terhubung dengan jaringan dengan sempurna, yaitu terhubung kepada router / modem di layer tengah pada gambar layer diatas. Jika jaringan wireless, maka komputer terhubung kepada wireless router dengan baik. Hal ini menunjukkan ada masalah pada layer atas yaitu Internet.

Untuk bisa melakukan troubleshooting jaringan dengan status ini, kita bisa mengikuti langkah berikut ini.

1. Pastikan terlebih dahulu dengan membuka browser internet kita dan check ke website tertentu misal saja ke www.computer-network.net atau ke www.wireless-router-net.com atau kemanapun. Jika anda bisa mengkases website tertentu akan tetapi website yang lain bagus, berarti tidak ada masalah pada sisi jaringan anda. Masalah terletak pada fihak ISP yang mungkin salah satu backbonenya rusak atau putus. Jika sama sekali anda tidak bisa membuka internet kemanapun, teruskan langkah berikut.
2. Lepaskan sambungan modem yang ke line telpon atau Cable line, tunggu beberapa saat barang semenit kemudian koneksikan lagi.
3. Lepaskan sambungan wireless router dari modem (sambungan antara port LAN pada modem dan port WAN pada wireless router), tunggu beberapa saat kemudian sambung lagi. Ini jika anda mempunyai perangkat terpisah antara wireless router dan modem.
4. Restart komputer anda dan ulangi untuk membuka dan akses website. Jika anda bisa mengkases website akan tetapi koneksinya lambat sekali sementara komputer lain bisa mengkases (jika ada lebih dari dua komputer dalam jaringan) anda bisa mencurigai beberapa komputer yang lain sedang mengkonsumsi bandwidth sangat intensive mungkin sedang streaming HD media dari internet atau banyak melakukan sharing files dengan beberapa komputer. tutup di komputer lain tersebut beberapa aplikasi yang mencurigakan dan bila perlu matikan sementara untuk memastikan masalah. Jika tak satupun website terbuka, maka lakukan langkah berikut ini.
5. Jika anda mempunyai modem dan wireless router terpisah, cobalah putuskan koneksi ke wireless router dan koneksikan komputer anda langsung kepada modem. Restart komputer anda dan coba lagi akses internet. Jika anda sukses akses ke internet, maka anda bisa memastikan ada masalah dengan wireless router anda.
6. Jika langkah tersebut masih juga belum berhasil akses internet, maka bisa dipastikan ada masalah dengan modem anda atau ada masalah dengan IS P anda. Telpon ISP anda untuk memastikan kalau ada masalah dengan layanan Internet.

B > NIC atau wireless adapter status disabled

Disabled status

Jika gambar status diatas ini buram abu2 maka dipastikan bahwa adapter dalam keadaan Disabled. Ada seseorang yang secara tidak sengaja men-disabled nya atau mungkin anda sendiri yang iseng coba-coba klik sana sini dan klik Disable. Klik kanan icon tersebut dan pilih Enable.

C > limited or no connectivity Status

Limited or no connectivity status

Kondisi limited or no connectivity pada dasarnya tidak ada masalah dengan komputer anda, koneksi ke router atau modem juga tidak ada masalah, akan tetapi konfigurasi wireless router tidak sempurna. Hal ini biasanya berhubungan dengan konfigurasi DHCP pada router tidak aktif atau ada masalah koneksi antara modem dan internet (jika fihak ISP memberikan layanan DHCP kepada clients).

Troubleshooting jaringan dengan status limited or no connectivity ini disebabkan beberapa masalah berbeda termasuk koneksi internet yang gagal, wireless router atau adapter yang tidak dikonfigure dengan benar. Ikutin petunjuk berikut ini untuk troubleshooting jaringan dengan status ini.

1. Klik kanan adapter tersebut dan pilih Repair. Perhatikan apakah sudah normal connected atau masih limited. Langkah ini memastikan untuk mendapatkan IP address dari DHCP server.
2. Buka property TCP / IP dari adapter anda dan pastikan bahwa TCP/IP konfigurasinya adalah obtain IP address automatically.
3. Putuskan koneksi ke modem, tunggu sebentar dan koneksikan lagi.
4. Jika ada wireless router terpisah dengan modem, putuskan koneksinya – tunggu beberapa saat dan hubungkan lagi.
5. Restart komputer anda
6. Sampai langkah ini masih juga status limited, maka lihat konfigurasi router atau apakah konfigurasi DHCP nya sudah enabled.
7. Restart komputer anda. Jika status masih Limited or no connectivity , dan jika wireless komputer dan modem terpisah, cobalah putuskan modem dan router terus koneksikan komputer anda langsung ke modem. Restart komputer dan periksa apakah status sudah berubah.
8. Jika masih juga status limited, hubungi ISP anda. Status ini menunjukkan adanya DHCP gagal fungsi tidak bisa memberikan IP address ke clients. Biasanya fihak ISP memberikan konfigurasi DHCP kepada clients.

D > Cable terputus atau lepas

Status kabel jaringan terputus

Kondisi ini menunjukkan koneksi kabel terlepas, tidak ada koneksi ke router / modem.

1. Periksa apakah ada kebel terlepas
2. Jika kabel sudah terhubung sempurna ke router / Switch, cobalah swap ke port lain pada router / Switch. Anda juga bisa memeriksa status lampu pada router atau switch saat kabel terhubung ke komputer nomor berapa port tersebut terhubung, biasanya lampu akan berkedip jika ada hubungan ke wireless router / switch pada port yang bersangkutan.
3. Jika masih juga status terputus, cobalah ganti kabel jaringannya dengan yang baru atau coba pinjam dengan kabel yang terbukti jalan dari komputer sebelah.
4. Jika masih status terputus, sementara komputer lain jalan – maka anda bisa mencurigai adapter anda rusak. Gantilah dengan yangbaru.

E > Wireless adapter tidak dapat terhubung kepada wireless network

Tidak ada koneksi ke wireless network

Status ini menunjukkan koneksi wireless adapter anda terputus dengan jaringan wireless anda. Ada dua kemungkinan, adapter wireless anda tidak bisa terhubung ke wireless network anda, atau koneksi wireless intermittend.

Bisa juga loh mengatasinya dengan cara ini..kita saksikan yuk..

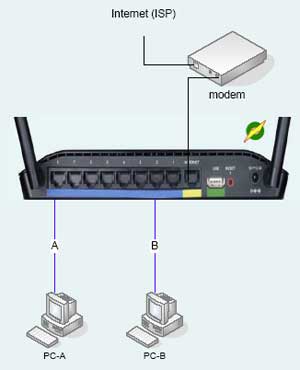

Gambar 1 berikut ini menunjukkan diagram jaringan LAN dirumahan yang biasa digunakan untuk membagi sambungan internet seperti Speedy atau jaringan Cable lainnya dimana perangkat jaringan yang umum digunakan adalah modem-router yang terhubung ke Internet lewat ISP anda, sebuah Switch LAN, kabel jaringan penghubung antara modem-router dengan Switch, dan beberapa komputer. PC-A terhubung ke Switch (port#1) dengan menggunakan kabel jaringan –A dan PC-B dengan kabel jaringan-B ke Switch port#7.

Ada beberapa situasi dimana anda mengalami gangguan koneksi internet yang mengharuskan anda melakukan troubleshooting jaringan.

A> PC-A tidak bisa mengakses internet tapi PC-B bisa

Dalam scenario ini, PC-A mengalami gangguan tidak bisa koneksi ke internet, sementara PC-B tidak bermasalah sama sekali. Ini bisa disimpulkan sebagai berikut:

1. Layanan Internet dari ISP tidak ada gangguan
2. Kemungkinan Switch atau port bermasalah
3. Modem tidak bermasalah

Troubleshooting masalah jaringan yang bisa anda lakukan adalah mencurigai ada masalah pada adapter NIC komputer, port Switch bermasalah, atau kabel jaringan-A bermasalah.

1. a. NIC disabled

Pastikan bahwa NIC adapter PC-A anda tidak di disable secara tidak sengaja. Anda bisa melihat tanda icon local connection (gambar komputer kembar) dipojok kanan bawah layar monitor anda. Jika biasanya anda bisa melihatnya sekarang anda tidak melihatnya, anda patut mencurigai kalau NIC adapter anda dalam kondisi disabled. Dalam XP/7 Masuk ke control panel: Klik Start > Control Panel > double klik network connection > lihat apakah ada icon local connection adapter anda dalam kondisi disable yang biasa ditandai dengan warna samar abu-abu seperti dalam gambar 2 berikut.

icon dan NIC adapter disabled

Jika terlihat samar abu-abu, klik kanan icon tersebut dan pilih Enable. Jika sukses, maka anda bisa melihat lagi gambar komputer icon dipojok kanan bawah monitor anda.

Anda juga bisa melakukan testing dengan menggunakan command ‘ipconfig /all’ pada command line. Masuk ke command line interface dengan menekan tombol ‘gambar windows’ dan tombol ‘R’ secara bersamaan dan pada Run Command ketik CMD dan tekan Enter. Atau anda bisa menggunakan klik Start > pilih Run > ketik ‘CMD’ dan tekan Enter. Pada command interface ketik:

Ipconfig /all

Maka akan muncul sederetan konfigurasi seperti pada pesan berikut ini:
Windows IP Configuration
Host Name . . . . . . . . . . . . : TOWER
Primary Dns Suffix . . . . . . . :
Node Type . . . . . . . . . . . . : Unknown
IP Routing Enabled. . . . . . . . : No
WINS Proxy Enabled. . . . . . . . : No
Ethernet adapter Internal LAN:
Connection-specific DNS Suffix . :
Description . . . . . . . . . . . : Realtek RTL8139 Family PCI Fast Ethernet NIC #2
Physical Address. . . . . . . . . : 00-1C-F0-B9-F2-A9
Dhcp Enabled. . . . . . . . . . . : No
IP Address. . . . . . . . . . . . : 192.168.1.25
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 192.168.1.1
DNS Servers . . . . . . . . . . . : 202.134.1.10

Atau anda juga bisa menggunakan testing menggunakan command ‘ping localhost’ atau ‘ping 127.0.0.1’ yang berfungsi untuk memastikan konfigurasi TCP/IP anda sempurna, lihat apakah anda mendapatkan respon bagus. Jika anda mendapatkan RTO (request time out) maka bisa dipastikan bahwa konfigurasi TCP/IP anda tidak benar atau NIC adapter anda dalam kondisi disabled.

Host Name . . . . . . . . . . . . : TOWER
Primary Dns Suffix . . . . . . . :
Node Type . . . . . . . . . . . . : Unknown
IP Routing Enabled. . . . . . . . : No
WINS Proxy Enabled. . . . . . . . : No
Ethernet adapter Internal LAN:
Connection-specific DNS Suffix . :
Description . . . . . . . . . . . : Realtek RTL8139 Family PCI Fast Ethernet NIC #2
Physical Address. . . . . . . . . : 00-1C-F0-B9-F2-A9
Dhcp Enabled. . . . . . . . . . . : No
IP Address. . . . . . . . . . . . : 192.168.1.25
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 192.168.1.1
DNS Servers . . . . . . . . . . . : 202.134.1.10

Atau anda juga bisa menggunakan testing menggunakan command ‘ping localhost’ atau ‘ping 127.0.0.1’ yang berfungsi untuk memastikan konfigurasi TCP/IP anda sempurna, lihat apakah anda mendapatkan respon bagus. Jika anda mendapatkan RTO (request time out) maka bisa dipastikan bahwa konfigurasi TCP/IP anda tidak benar atau NIC adapter anda dalam kondisi disabled.

1. b. Switch Port Bermasalah

PC-A tidak bisa mengakses ke internet bisa jadi karena port dimana PC-A tersebut terhubung bermasalah alias mati. Pada umumnya sebuah Switch dilengkapi dengan lampu LED yang mewakili masing-masing port. Jika port tersebut aktif / terhubung ke komputer yang lagi On, maka lampu akan menyala alias berkedip cepat.

Periksa kabel jaringan-A mengarah ke port nomor berapa (dalam hal ini port#1) dan lihat apakah lampu LED port #1 berkedip cepat atau mati. Jika anda dapati lampunya mati, coba terlebih dahulu melepas dan memasukkan lagi dengan kuat dikedua PC-A dan juga di Switch dan lihat apakah ada respon. Jika masih tetap mati, maka pindah kan kabel jaringan-A ke port yang masih kosong misal port#2 dan lihat apakah ada respon. Jika port#2 ternyata hidup dan PC-A bisa konek ke internet, maka anda bisa memastikan port#1 rusak. Tandai port#1 ini dengan tanda ‘tusak’ atau tutup dengan isolasi.

1. c. Cable Jaringan Bermasalah

Jika pada langkah b diatas anda tidak berhasil, maka langkah berikutnya adalah memastikan bahwa kabel anda bermasalah. Tukar kabel-A dengan kabel jaringan-B dari komputer B dan lihat apakah ada reaksi dengan LED yang nyala dan PC-A bisa koneksi ke internet. Jika ternyata bisa menyelesaikan masalah maka anda bisa memastikan bahwa kabel jaringan-A bermasalah. Tandai kabel tersebut dengan ‘rusak’ dan ganti dengan yang baru.

B> Semua PC tidak bisa Konek ke Internet

Jika anda mendapati bahwa semua PC tidak bisa koneksi ke internet, kemungkinan anda mempunyai masalah:

1. Dengan Switch anda, atau
2. Dengan modem-router anda, atau
3. Kabel koneksi antara Switch dan modem, atau
4. Masalah terletak pada ISP anda.

Jika anda mendapati semua Switch dalam keadaan mati, patikan power terpasang dengan baik, dan jika masih tidak mau On, maka anda bisa memastikan ada masalah dengan Swicth anda. Ganti dengan yang baru atau bawa ke bengkel elektronik.

Jika lampu power dan semua port yang aktif (port#1 dan port#7 dalam scenario ini) ternyata On, maka coba pastikan koneksi kabel jaringan antara Swicth dengan modem-router terhubung dengan baik. Lepas dan masukkan lagi di kedua sisi ujung kabel di Switch dan di sisi modem dan lihat apakah ada perubahan. Jika ternyata koneksi internet bisa kembali normal, maka sambungan koneksi anda tidak sempurna.

Jika sambungan koneksi anda bisa memastikan bagus, maka coba ganti kabel tersebut dan lihat apa menyelesaikan masalah atau tidak. Jika berhasil, berarti kabel tersebut bermasalah, tandai dengan tanda ‘rusak’.

Jika ternyata masih bermasalah, maka anda bisa menelpon operator ISP anda kalau ada masalah dengan layanan internet.

Tahapan troubleshooting masalah jaringan ini umum digunakan untuk dirumahan walaupun konsepnya bisa diaplikasikan pada jaringan kelas bisnis dan enterprise besar.
